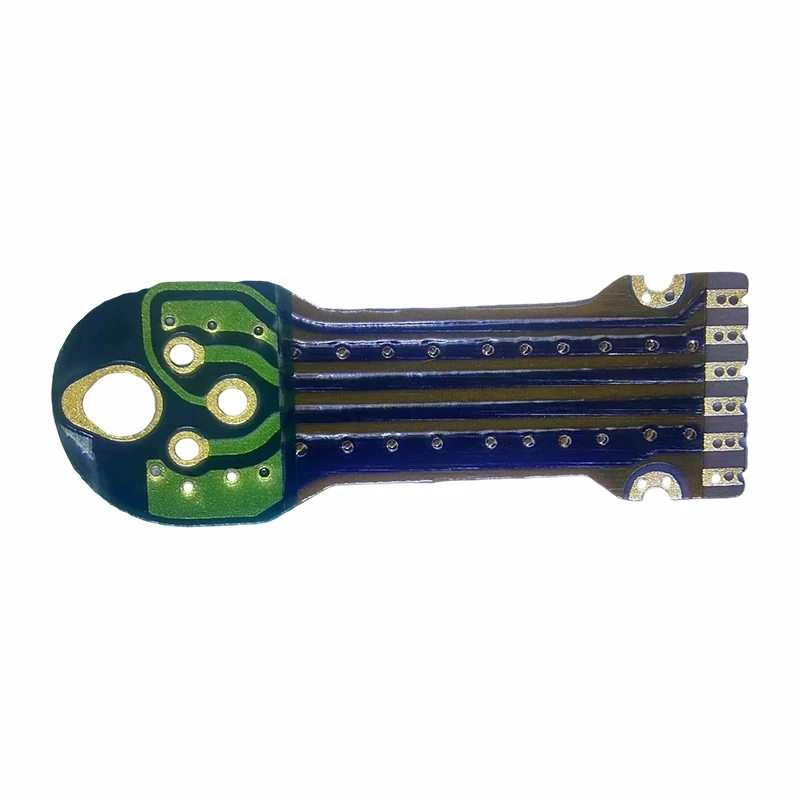

Оптичний модуль FPC

OPtical Module FPCS має особливі характеристики для задоволення механічних, теплових та електричних потреб високошвидкісних середовищ, таких як оптичні приймачі та активні оптичні кабелі (AOC) .

ОпікаТічний модуль FPCпокращує ефективність, надійність та ефективність виробництва за допомогою декількох переваг .

• Відмінна цілісність сигналу та низькі електромагнітні перешкоди (EMI), що виробляються за допомогою точного узгодження імпедансу та зменшення довжини шляху сигналу, допомагають підтримувати низькі показники помилок з високими показниками даних .
• Економія ваги та простір: Для обладнання для мереж високої щільності, де фізичні обмеження є основними, тонкість та гнучкість FPC допомагають зменшити простір та вагу .
• FPC можуть спростити збірку, включивши інтегровані роз'єми або кінцеві колодки, тому зниження можливого вручну керування та можливі помилки . менше з'єднань покращує загальну надійність .
• Особливо в таких використаннях, як AOC, що включають повторний рух, FPCS протистоять механічному напрузі та вібрації краще, ніж жорсткі дошки або паяні дроти .
• FPC дозволяють оптимізувати конкретні вимоги до оптичного модуля за допомогою високо налаштованої форми, розміру, кількості рівня та електричних властивостей, тому мінімізація слідів .
• Шляхом упорядкування процесів складання та спрощення роз'ємів з підготовки матеріалів, менше проводки з нижчимВартість гнучкої схемиу масовому виробництві .

Дизайн PCB FPCДля оптичних модулів вимагає великої дотримання стандартів, що гарантують послідовну швидкісну передачу даних .

Швидкошвидкісні сигнали потребують постійного опору-як правило, 50 Ом для одномісних сигналів, 100 Ом для диференціальних парних відбитків . Це включає точне контроль ширини слідів, проміжок, діелектричні властивості та відстані до опорних площин .

Мінімізація втрати сигналу, перехрестя та тремтіння є життєво важливими навіть поза імпедансом . Це частково досягається діелектричними матеріалами з низьким рівнем втрати, короткою довжиною сліду, плавною маршрутизацією та стратегічним розміщенням площини .

У міру того, як модулі скорочуються, а генерація тепла зростає, FPC повинні контролювати тепло через більш високі мідні ваги, термічно провідні клеї або теплові ввії . Найкращий підкладка - це поліімід, оскільки його великої термічної стійкості .

FPC повинні протистояти вигину без розшарування або розтріскування ., особливо для динамічного використання згинання, коефіцієнти проектування включають мінімальний радіус вигину, гнучкі мідні фольги та клеї, придатні для необхідного згинання .

Оптичні дизайнери модулів та виробники FPC повинні тісно працювати; Часто використовуючи інструменти моделювання для прогнозування цілісності сигналу та теплової продуктивності перед виробництвом .

Технологія Yixin гарантує надійністьFPC для оптичних модулівза допомогою ретельної системи контролю якості .

Прибуття матеріалів, що готуються, ламінати, мідна фольга, накладка, жорсткість-тестування, що відповідають критеріям продуктивності, включаючи діелектричну константу та гнучкість .

Безперервні перевірки у візуалізації, травленні, ламінуванні, бурінні та покритті використовують автоматизовану оптичну перевірку (AOI) та електричні тестування, щоб знайти недоліки, включаючи схему, відкриваються або шорти .

Точні вимірювання гарантують пробурхані отвори, профілі руху та ширини слідів задовольняють щільні допуски для компактних оптичних модулів .

На основі потреб клієнта, готові FPC проходять через аналіз імпедансу TDR, механічне тестування-це як гнучкість тестування на витривалість та навколишнє середовище-як тепловий цикл .

Повна візуальна та електрична перевірка гарантує якість обробки поверхневої обробки, вирівнювання маски для паяльних паях та 100% підключення Netlist .}

Надійні системи гарантують відстеження матеріалів та процедур для кожної партії, тому сприяючи ретельному дослідженню, якщо це необхідно .

Based in China, Yixin Technology is an OEM/ODM producer of flexible printed circuit boards ranging in single-sided, double-sided, multi-layer, flex-rigid, High-Density Interconnect (HDI) FPCs. Deep knowledge of flexible and flex-rigid PCBs helps us to provide customized solutions for demanding uses.

Наші глибокі знання в технологіях FPC та вдосконаленої виробничої ємності дозволяють нам забезпечити індивідуальні рішення, що гарантують цілісність сигналу, термічне управління та бездоганну інтеграцію всередині невеликих форм -факторів оптичних приймачів та відповідних компонентів .

Від огляду дизайну до виробництва, ми пропонуємо допомогу в кінці, щоб гарантувати виготовлення та якість для унікальних проектів .

Дотримуючись суворих критеріїв міжнародних електронічних компаній, ми експортуємо на ринки, включаючи Північну Америку, Європу та Австралію .
